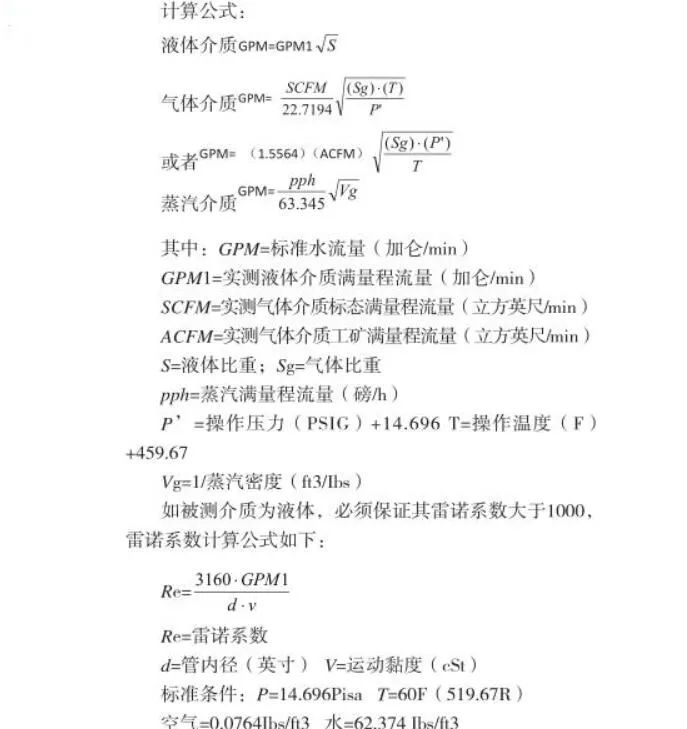

靶式流量計的選型須經計算，把實際流量轉換成等量標準水的流量，然后按照選型表選擇合適的尺寸及型號。

根據上述公式計算出等量的水流量后根據選型表格選層內部；有效厚度大于4m的油層雖然高水淹厚度比例較低，但水淹層段較少，僅為64個；總體上剩余油主要集中在有效厚度介于1～4m的油層中。

選型注意事項

靶式流量計于六十年代開始應用于工業流量測量，主要用于解決高粘度、低雷諾數流體的流量測量，先后經歷了氣動表和電動表兩大發展階段，靶式流量計是在原有應變片式測量原理的基礎_上，采用了*新型電容力傳感器作為測量和敏感傳遞元件，同時利用了現代數字智能處理技術而研制的一一種新式流量計量?jī)x表。

靶式流量計采用電容式力傳感器的是該新型產品真正實現高精度、高穩定性的關鍵核心，徹底改變了有應變片式靶式流量計溫漂大，抗過載（沖擊）能力差存在靜態密封點等種種缺陷，不但發揮了靶式流量計原有的技術優勢，同時又具有與容積式流量計相媲美的測量準確度，加之其特有的抗干擾、抗雜質性能，除能替代常規流量所能測量的流量計量問題，尤其在小流量、高粘度、易凝易堵、高溫、低溫、強腐蝕、強震動等流量計量困難的工況中具有很好的適應性。靶式流量計目前已廣泛應用于冶金、石油、化工、能源、食品、環保等各個領域的流量測量。

靶式流量計正確選型才能保證靶式流量計更好的使用。選用什么種類的靶式流量計應根據被測流體介質的物理性質和化學性質來決定？使靶式流量計的通徑、流量范圍、襯里材料、電極材料和輸出電流等？都能適應被測流體的性質和流量測量的要求。

1、根據精密功能檢查精度等級和功能根據測量要求和使用場合選擇儀表精度等級，做到經濟合算。比如用于貿易結算、產品交接和能源計量的場合，應該選擇精度等級高些，如1.0級、0.5級，或者更高等級;于過程控制的場合，根據控制要求選擇不同精度等級;有些僅僅是檢測一下過程流量，無需做精確控制和計量的場合，可以選擇精度等級稍低的，如1.5級、2.5級，甚至是4.0級，這時可以選用價格低廉的插入式靶式流量計。

2、根據可測量的介質測量介質流速、儀表量程與口徑測量一般的介質時，靶式流量計的滿度流量可以在測量介質流速0.5-12m/s范圍內選用，范圍比較寬。選擇儀表規格不一定與工藝管道相同，應視測量流量范圍是否在流速范圍內確定，即當管道流速偏低，不能滿足流量?jī)x表要求時或者在此流速下測量準確度不能保證時，需要縮小儀表口徑，從而提高管內流速，得到滿意測量結果。
