V錐型流量計選型和管徑關系
點擊次數：3041 發布時間：2021-03-16 06:31:38
v錐流量計尺寸與選型
1.管道式S0法蘭連接（VS）
法蘭標準：ANSIB16.5/HG20616 連接形式：SO 密封形式：RF
壓力等級（CL/MPa）：150/2.0
法蘭標準：JB/T82.1/HG20593、20594 連接形式：平焊 密封面形式：凸（突）臺面
壓力等級（MPa）：0.25、0.6、1.0、1.6、2.5

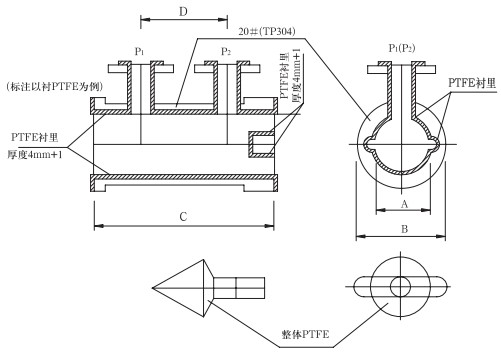

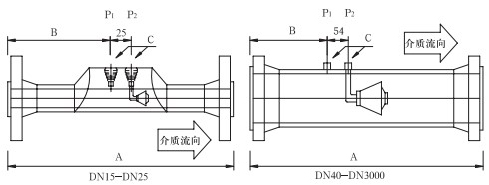

外形圖

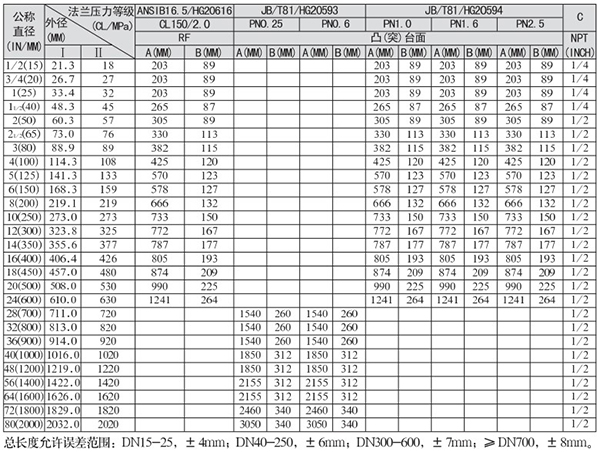

尺寸表
2.管道式WN法蘭連接（VW）
法蘭標準：ANSIB16.5/HG20617 連接形式：WN 密封面形式：RF RJ
壓力等級（CL/MPa）：150/2.0、300/5.0、600/11.0、900/15.0、1500/26.0、2500/42.0
法蘭標準：GB/T9115/JB/T82/HG20595 連接形式：對焊 密封面形式：凸（突）臺面、凹凸面、環連接面
壓力等級（MPa）：0.25、0.6、1.0、1.6、2.5、4.0、6.3、10.0、16.0、25.0、40.0

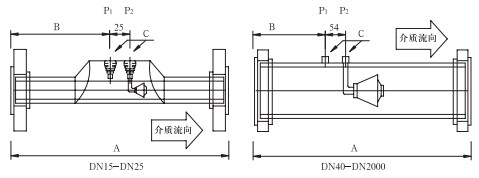

外形圖

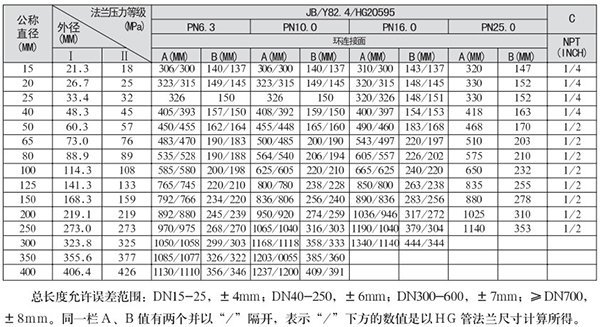

尺寸表一

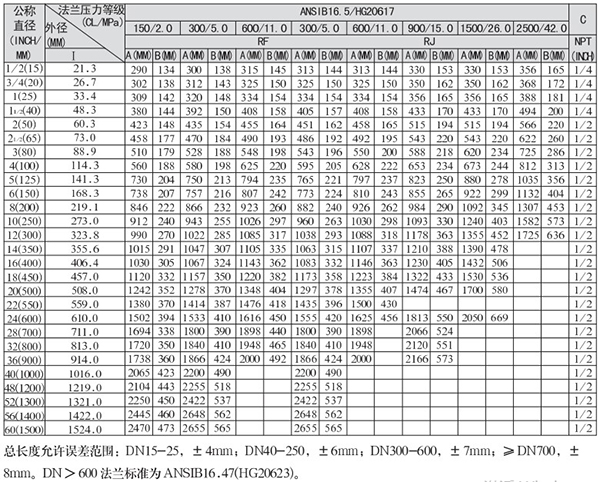

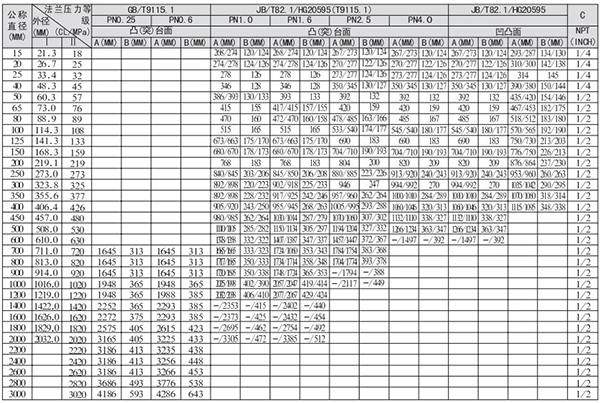

尺寸表二

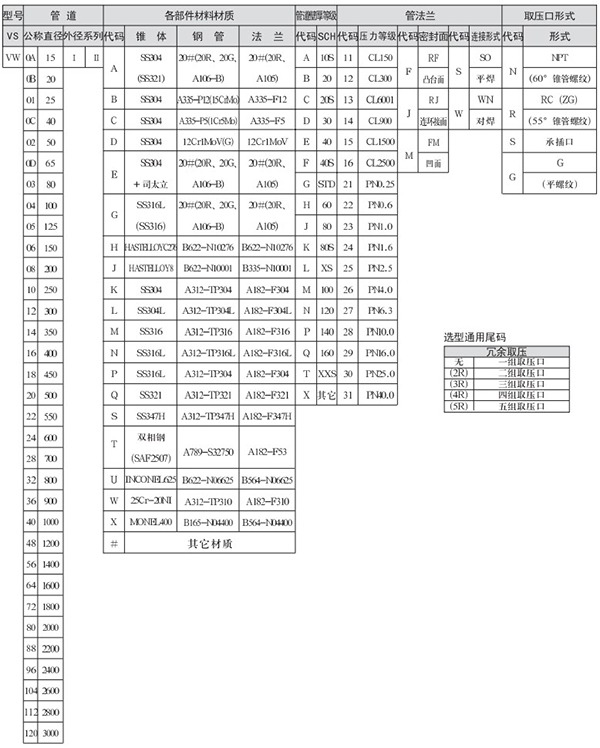

3.管道式SO、WN法蘭連接（VS、VW）選型

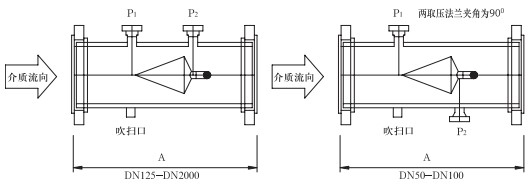

3.法蘭取壓（VF）
適用于粘稠、易結垢液體（原油、渣油、原料油、回煉油、水煤漿、焦油、硫磺、苯）、臟污及粉塵氣體對于高粘度及粉塵介質可依據設計要求增加吹掃口。

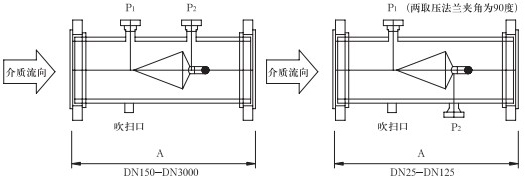

SO管法蘭連接外形及尺寸

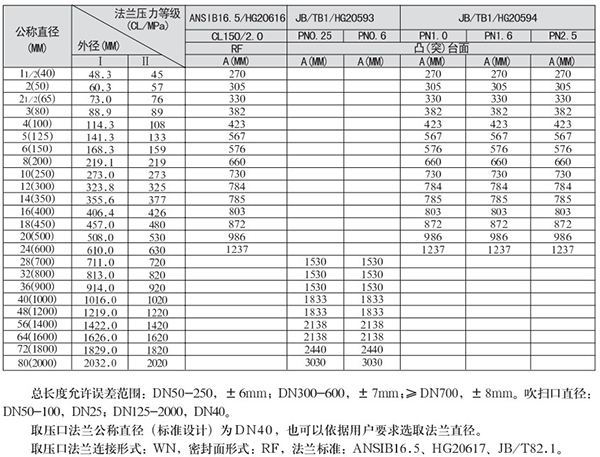

尺寸表一
4.WN管法蘭連接外形及尺寸

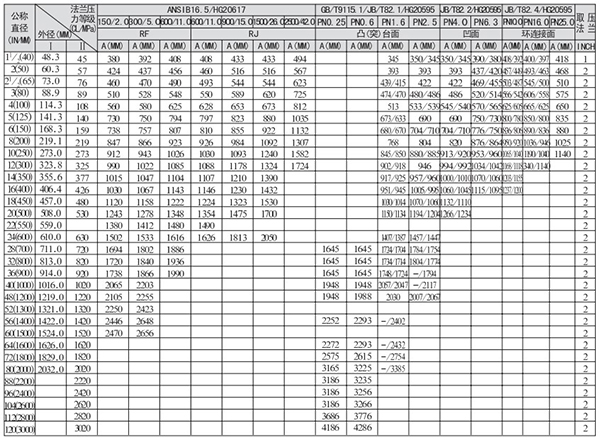

尺寸表二
1.總長度允許誤差范圍：DN50-250，±6mm；DN300-600，±7mm；≥DN700，±8mm。吹掃口直徑：DN50-100，DN25；DN125-3000，DN40。
2.尺寸表中同一欄值有兩個并以/隔開，表示/下方的數值是以HG管法蘭尺寸計算所得。
3.DN＞600法蘭標準為ANSIB16.47（HG20623）
取壓口法蘭公稱直徑（標準設計）為DN40，也可以依據用戶要求選取法蘭直徑。
取壓口法蘭連接形式：WN，密封面形式：RF，法蘭標準：ANSIB16.5、HG20617、JB/T82.1。

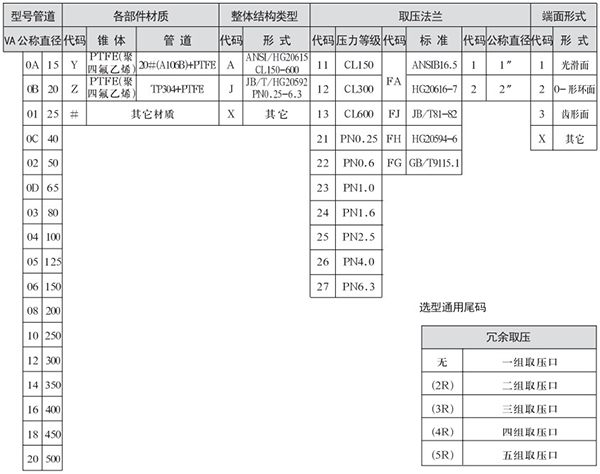

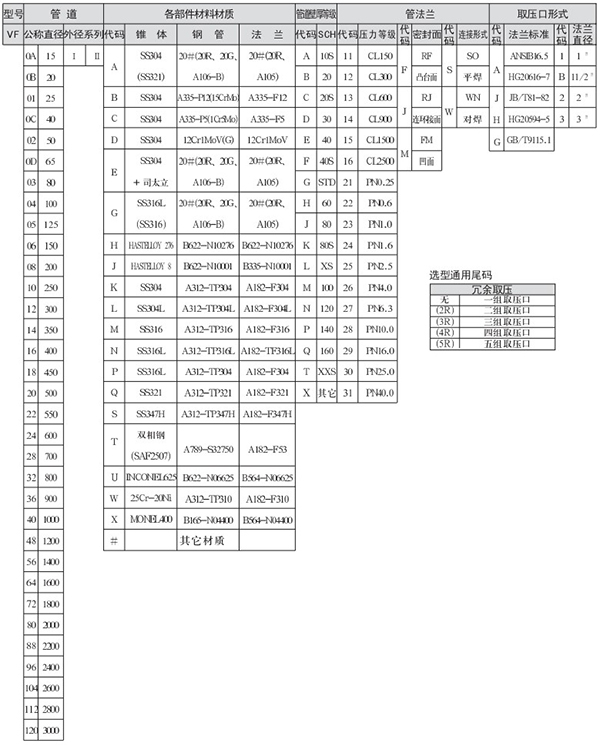

5.法蘭取壓（VF）選型
6.直接焊接式（VB）
適用于測量高壓和超高壓介質流量，不用法蘭連接，而是采用直接焊接，以減少管路上的泄露點，如：加氫裂化、聚乙烯、電廠的主蒸汽和主給水等。
適用于測量長輸管道高強度鋼管內流體的流量，鋼管標準：GB/T9711.1、GB/T9711.2 如：長輸管道、城市管網等。

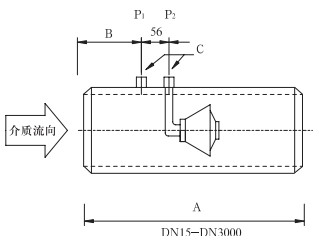

外形圖

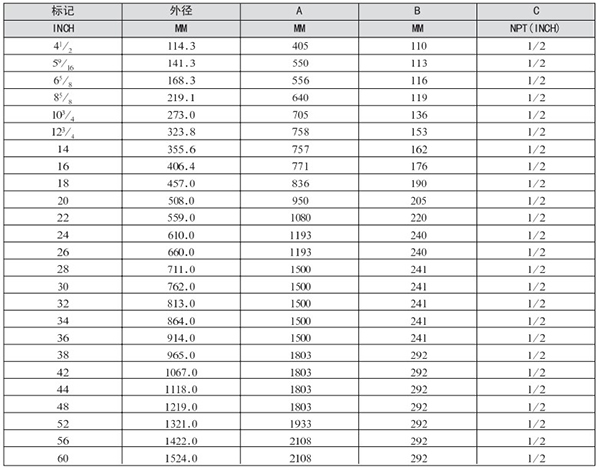

長輸管道尺寸表
總長度允許誤差范圍：φ114.3-273，±4mm；DN323.8-610，±6mm；DN660-1524，±7mm。長輸管道公稱直徑從“4 1/2～60”，只有一個外徑系列，故選項時不選外徑代碼。

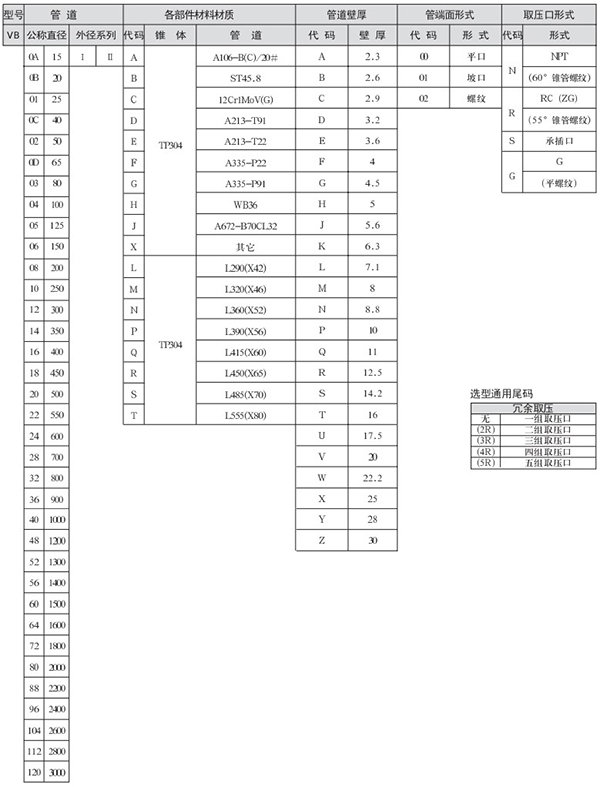

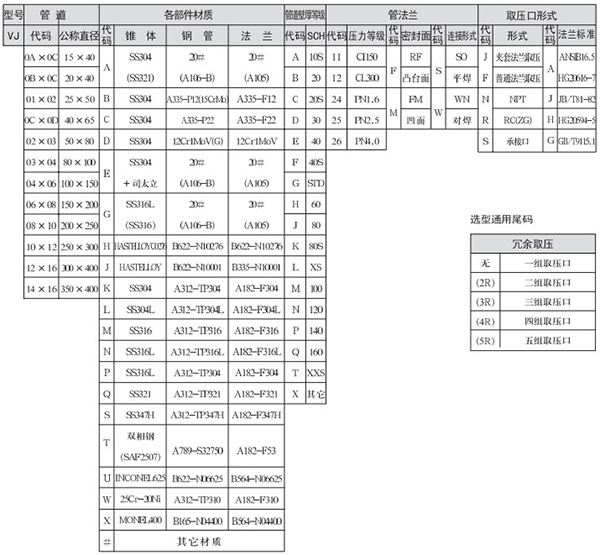

7.直接焊接式（VB）選項
8.保溫夾套式（VJ）
專門為測量要求夾套管伴熱工藝介質的流量而設計，特別適合易結晶介質及溫控要求嚴格的場合。鋼制夾套管法蘭標準：SHT501-1997。

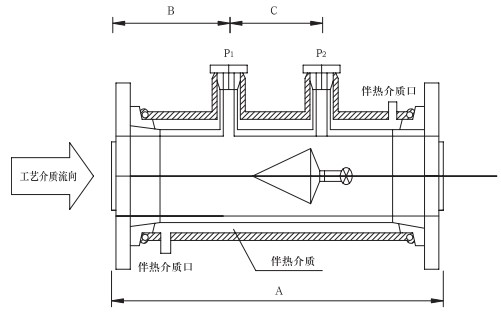

外形圖

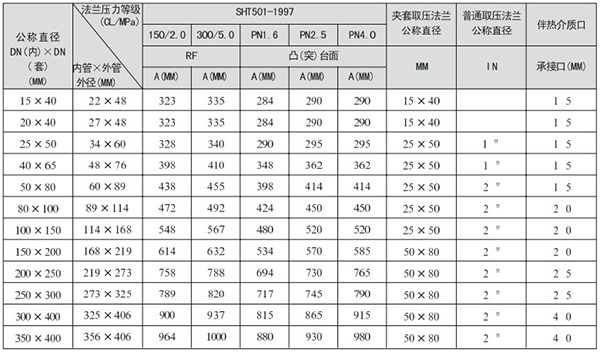

尺寸表
9.保溫夾套式（VJ）選項
10.防腐式（VA）
連接法蘭標準：ANSIB16.5/HG20617 JB/T82/HG20595
連接法蘭壓力等級（CL/MPa）：150-2500/2.0-42.0、PN0.25-25.0
VA獨特的耐腐蝕防堵裝配結構，是為測量含有濕氣的氯氣、氯化氫、氫氟酸等介質的流量而專業設計
特點：1.安裝時無需焊接，2.錐體可以更換。
外形圖
尺寸表
其它管徑、長度也可以設計制造。
