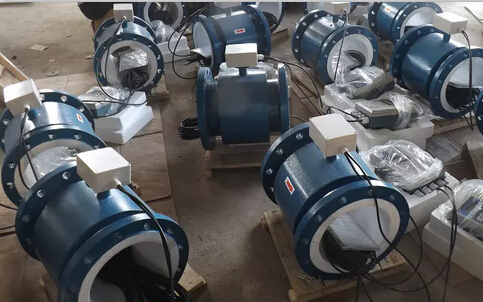

潛水型電磁流量計
- 品*：JKM/凱銘儀表
- 型號：JKM-LDE
- 測量范圍：0.028～205258m3/h
- 精度等級：0.5級、1.0級
- 公稱通徑：DN10～DN2200
- 適用介質：污水、導電液體
- 工作壓力：1.6～6.3MPa
- 工作溫度：-20～+200℃
- 供電方式：220V 24V 鋰電池
- 訂貨號：KGYHTAOPP779
潛水型電磁流量計產品概述
KM-LDE電磁流量計特別設計了帶背光寬溫的中文液晶顯示器，功能齊全實用、顯示直觀、操作使用方便，可以減少其他電磁流量計英文菜單所帶來的不便。另外我們**設計4-6多電極結構，進一步保證了測量精度并且任何時候無需接地環，減輕了儀表體積和安裝維護的麻煩。電磁流量計測量精度不受流體密度、粘度、溫度、壓力和電導率變化的影響，電磁流量計傳感器感應電壓信號與平均流速呈線性關系，因此測量精度高。電磁流量計測量管道內無阻流件，因此沒有附加的壓力損失；測量管道內無可動部件，因此傳感器壽命極長。電磁流量計由于感應電壓信號是在整個充滿磁場的空間中形成的，是管道載面上的平均值，因此傳感器所需的直管段較短，長度為5倍的管道直徑。傳感器部分只有內襯和電極與被測液體接觸，只要合理選擇電極和內襯材料，即可耐腐蝕和耐磨損。
潛水型電磁流量計的測量原理
根據法拉*電磁感應定律，當一導體在磁場中運動切割磁力線時，在導體的兩端將產生感應電動勢e，其方向由右手定則確定，其大小與磁場的磁感應強度B，導體在磁場內的有效長度L及導體 垂直于磁場的運動速度u成正比。如果B、L、u三者互相垂直，則
e=BLu
與此相似，如果在磁感應強度為B的均勻磁場中，垂直于磁場方向放一個內徑為D的不導磁管道，當導電液體在管道中以流速u運動時，導電液體就切割磁力線，如果在管道截面上垂直于磁場的 直徑兩側安裝一對電極（如圖所示）
，則可以證明，只要管道內流速分布為與軸對稱分布，則兩電極間將產生感生電勢
e=κBDū
式中，ū是管道截面上的平均流速（m/s）；κ是常系數，無量綱；D是測量管直徑；B是磁感應強度（T）。
由此可得通過管道的體積流量
由上式可知，當測量管結構一定時，體積流量qν與比值e/B成正比，面與流體的狀態和物性參數無關，測量比值e/B即可得到體積流量值qν。當磁感應強度B為恒定值時，體積流量qν與感生 電勢e成正比。B是直流磁場或正弦波交流磁場或其它類型磁場的磁感應強度。它由電磁流量計的勵磁系統提供。勵磁系統可以給電磁流量傳感器提供多種形式的磁場波形。不同的磁場波形，直接決定了電磁流量計工作磁場的特征，也基本上決定了電磁流量計流量信號的處理方法，對電磁流量計的工作性能有很大的影響。所以，自電磁流量計進入商用化以來，勵磁方式始終是人們研究電磁流量計的熱點問題。從電磁流量計開始應用的直流勵磁到現在雙頻方波勵磁，已使用過多種方式的勵磁技術。
潛水型電磁流量計產品特點
1、管道內無可動部件，無阻流部件，測量中幾乎沒有附加壓力損失。
2、測量結果與流速分布、流體壓力、溫度、密度、粘度等物理參數有關。
3、在現場可根據用戶實際需要在線修改量程。
4、高清晰度背光LCD顯示，全中文菜單操作，使用方便，操作簡單，易學易懂。
5、采用SMD器件和表面貼裝（SMT）技術，電路可靠性高。
6、采用16位嵌入式微處理器，運算速度快，精度高，可編程頻率低頻矩形波勵磁，提高了流量測量的穩定性，功耗低。
7、全數字量處理，抗干擾能力強，測量可靠，精度高，流量測量范圍可達150：1。超低EMI開關電源，適用電源電壓變化范圍大，抗EMI性能好。
8、內部具有三個積算器可分別顯示正向累計量及差值積算量，內部設有不掉電時鐘，可記錄16次掉電時間。（選配）
9、具有 RS485、RS232、Hart和Modbus等數字通訊信號輸出。（選配）
10、具有自檢與自論斷功能。
11、紅外手持操作器，115KHZ通訊速率，遠距離非接觸操作轉換器所有功能。（選配）
12、小時總量記錄功能，以小時為單位記錄流量總量，適用于分時計量制。（選配）
潛水型電磁流量計的主要技術數據
|
執行標準 |
JB／T 9248-1999 |
|
公稱通徑 |
15、20、25、32、40、50、65、80、100、125、150、200、250、300、350、400、450、500、600、700、800、900、1000、1200、1400、1600、1800、2000、2200、2400、2600、2800、3000 |
|
*高流速 |
15m／s |
|
精確度 |
DNl5～DN600 |
示值的：±0.3％（流速≥1m／s）；±3mm／s（流速<1m／s） |
|
DN700-DN3000 |
示值的±0.5％（流速≥0.8m／S）；±4mm／s（流速<0.8m／S） |
|
流體電導率 |
≥5uS／cm |
|
公稱壓力 |
4.0MPa |
1.6MPa |
1.0MPa |
0.6MPa |
6.3、10MPa |
|
DNl5～DN150 |
DNl5～DN600 |
DN200～DN1000 |
DN700～DN3000 |
特殊訂貨 |
|
環境溫度 |
傳感器 |
-25℃-十60℃ |
|
轉換器及一體型 |
-10℃-十60℃ |
|
襯里材料 |
聚四氟乙烯、聚氯丁橡膠、聚氨酯、聚全氟乙丙烯（F46）、加網PFA |
|
*高流體溫度 |
一體型 |
70℃ |
|
分離型 |
聚氯丁橡膠襯里 |
80℃；120℃（訂貨時注明） |
|
聚氨酯襯里 |
80℃ |
|
聚四氟乙烯襯里 |
100℃；150℃（訂貨時注明） |
|
聚全氟乙丙烯（F46） |
|
加網PFA |
|
信號電極和接地電極材料 |
不銹鋼0Crl8Nil2M02Ti、哈氏合金C、哈氏合金B(yǎng)、鈦、鉭、鉑／銥合金、不銹鋼涂覆碳化鎢 |
|
電極刮刀機構 |
DN300-DN3000 |
|
連接法蘭材料 |
碳鋼 |
|
接地法蘭材料 |
不銹鋼1Crl8Ni9Ti |
|
進口保護法蘭材料 |
DN65-DNl50 |
不銹鋼1Crl8Ni9Ti |
|
DN200～DNl600 |
碳鋼十不銹鋼1Crl8Ni9Ti |
|
外殼防護 |
DNl5～DN3000分離型橡膠或聚氨酯襯里傳感器 |
IP65或IP68 |
|
其他傳感器、一體型流量計和分離型轉換器 |
IP65 |
|
間距（分離型） |
轉換器距離傳感器一般不超過100m |
潛水型電磁流量計轉換器技術數據
|
電源 |
交流 |
85-265V，45-400Hz |
|
直流 |
11-40V |
|
操作鍵和顯示 |
按鍵式 | |
4個薄膜按鍵可設定選擇全部參數，也可利用PC機（RS232）對轉換器設定編程； | |
3行LCD寬視角、寬溫、帶背光顯示； | |
*1行顯示流量值； | |
*2行顯示流量單位； | |
*3行顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 |
|
|
磁鍵式 | |
2個磁鍵用于顯示參數的選擇和復位，利用PC機（RS232）對轉換器設定編程； | |
2行LCD寬視角、寬溫、帶背光顯示： | |
*1行:磁鍵選擇:顯示流量百分比、正向總量、反向總量、差值總量、報警、流速。 | |
*2行：顯示流量。 |
|
|
內部積算器 |
正向總量、反向總量及差值總量。 |
|
輸出信號 |
單向模擬輸出 | |
全隔離，負載≤600D．（20mA時）； | |
上限：0-21mA可選，每檔lmA； | |
下限：0-21mA可選，每檔1mA； | |
正、反向流量輸出方式編程。 |
|
|
雙向模擬輸出 |
下限限制為?；?mA，其他同單向模擬輸出。 |
|
雙向脈沖輸出 | |
兩路輸出分別對應正向和反向流量,頻率0～800Hz,上限1-800Hz可選,每檔IHz； | |
方波或選定脈寬，選定脈寬上限2．5S，每檔1ms； | |
無源隔離晶體管開關輸出，可吸收250mA的電流，耐壓35V。 |
|
|
雙路報警輸出 | |
可報警（編程）高／低流量、空管、故障狀態、正，，反向流量、模擬量超量程、脈沖量超量程、脈沖小信號切除，輸出極性可選； | |
帶隔離保護的晶體管開關輸出,可吸收250mA的電流,耐壓35V.（與脈沖輸出不隔離） |
|
|
數字通訊 |
|
RS232，RS485，HART |
潛水型電磁流量計范圍選擇
潛水型電磁流量計襯里的選擇
|
襯里材料 |
主要性能 |
*高介質溫度 |
適用范圍 |
|
一體型 |
分離型 |
|
|
聚四氟乙烯（F4） |
是化學性能*穩定的一種塑料，能耐沸騰的鹽酸、硫酸、硝酸和王水，也能耐濃堿和各種有機溶劑。不耐三氟化氯、高溫三氟化氯、高流速液氟、液氧、自氧的腐蝕。 |
70℃ |
100℃ 150℃ （需特殊訂貨） |
1、濃酸（硫酸流量計）、堿等強腐蝕性介質。 2、衛生類介質。 |
|
聚全氟乙丙烯（F46） |
同F(xiàn)4，耐磨性、抗負壓能力高于F4。 |
同上 |
|
|
聚氟合乙烯（Fs） |
適用溫度上限較聚四氟乙烯低，但成本也較低。 |
80℃ |
|
|
聚氯丁橡膠 |
1、有極好的彈性，高度的扯斷力，耐磨性能好。2、耐一般低濃度酸、堿、鹽介質的腐蝕，不耐氧化介質的腐蝕。 |
80℃ 120℃ （需特殊訂貨） |
水、污水、弱磨損性的泥漿礦漿。 |
|
聚氨酯橡膠 |
1、耐磨性能極強。
2、耐腐蝕性能較差。 |
80℃ |
中性強磨損的礦漿、煤漿、泥漿 |
潛水型電磁流量計電極的選擇
|
電極材料 |
耐蝕及耐磨性能 |
|
不銹鋼0Crl8Nil2M02Ti |
用于工業用水、生活用水、污水等具有弱腐蝕性的介質，適用于石油、化工、鋼鐵等工業部門及，市政、環保等領域。 |
|
哈氏合金B(yǎng) |
對沸點以下的一切濃度的鹽酸有良好的耐蝕性，也耐硫酸、磷酸、氫氟酸、有機酸等非氯化性酸、堿，非氧化性鹽液的腐蝕。 |
|
哈氏合金C |
能耐非氧化性酸，如硝酸、混酸、或鉻酸與硫酸的混合介質的腐蝕，也耐氧化性鹽類如：Fe，Cu下或含其他氧化劑的腐蝕，如高于常溫的次氯酸鹽溶液、海水的腐蝕 |
|
鈦 |
能耐海水、各種氯化物和次氯酸鹽、氧化性酸（包括發煙硫酸）、有機酸、堿的腐蝕。不耐較純的還原性酸（如硫酸、鹽酸）的腐蝕，但如酸中含有氧化劑（如硝酸、Fc＋＋、Cu＋＋）時，則腐蝕大為降低。 |
|
鉭 |
具有優良的耐蝕性和玻璃很相似。除了氫氟酸、發煙硫酸、堿外，幾乎能耐一切化學介質（包括沸點的鹽酸、硝酸和l 50℃以下的硫酸）的腐蝕。在堿中刁；耐蝕。 |
|
鉑／鈦合金 |
幾乎能耐一切化學介質，但不適用于王水和銨鹽。 |
|
不銹鋼涂覆碳化鎢 |
用于無腐蝕性，強磨損性的介質。 |
|
注： 由于介質種類繁多，其腐蝕性又受溫度、濃度、流速等復雜因素影響而變化，故本表僅供參考。用戶應根據實際情況自己做出選擇，必要時應做擬選材料的耐腐試驗，如掛片試驗。 |
潛水型電磁流量計型譜
|
型號 |
口徑 |
|
|
KMLD |
15~2600 |
|
|
|
代號 |
安裝形式 |
|
|
Y |
一體式 |
|
F |
分體式 |
|
|
代號 |
轉換器型號 |
|
ZA |
圓形 |
|
ZB |
方形 |
|
|
代號 |
輸出信號 |
|
I.4 |
4~20mA |
|
f |
頻率 1KHz |
|
Rs |
串行通訊（485） |
|
C |
控制輸出 |
|
|
代號 |
防爆要求 |
|
N |
無防爆 |
|
EX |
防爆（僅適用于分體式） |
|
|
代號 |
介質溫度 |
|
T1 |
≤65℃ |
|
T2 |
≤120℃ |
|
T3 |
≤180℃（僅適用于分體式） |
|
|
代號 |
內襯材質 |
|
NE |
氯丁橡膠（≤65℃） |
|
PTFE |
聚四氟乙烯（≤189℃） |
|
PVC |
聚氯乙烯（≤70℃） |
|
|
代號 |
電極材質 |
|
316L |
不銹鋼 |
|
HC |
哈氏合金C |
|
HB |
哈氏合金B(yǎng) |
|
Ti |
鈦 |
|
Ta |
鉭 |
