適應工業化進程日新月異，不同場合的介質測量流量的需要，金屬管轉子流量計適于高溫、高壓和強腐蝕性介質，可用于易燃、易爆危險場合，金屬管轉子流量計是工業自動化過程控制中常用的一種變面積流量測量?jī)x表。它具有體積小，檢測范圍大，使用方便等特點。它可用來測量液體、氣體以及蒸汽的流量，特別適宜低流速小流量的介質流量測量。它是采用可變面積式測量原理，適用于測量液體，氣體。全金屬結構，有指示型、電遠傳型、耐腐型、高壓型、片夾型、防爆型。具有 電壓0-10V，電流4-20mA的標準模擬量信號輸出和現場指示，還可以更具現場需要脈沖信號輸出。累積，數字通訊，現場修改測量參數，不同的供電方式功能，帶有磁性過濾器和特殊規格品種。廣泛應用于，石油、化工、發電、制藥、食品、水處理等。復雜，惡劣環境條件，及各種介質條件的流量測量過程中。

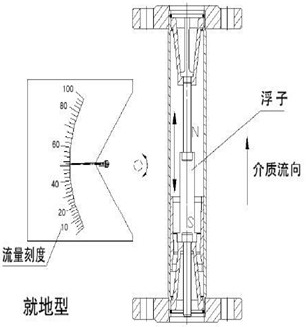

金屬管轉子流量計工作原理

被測介質自下而上流經測量管浮子，上下端產生差壓形成上升力，當浮子所收上升力大于浸在流體中浮子重量，浮子便上升，環隙面積隨之增大，環隙處流體流速迅速下降，浮子上下端差壓降低，作用于浮子的上升力隨著減小，直到上升力與浸在流體中的浮子重量平衡時，浮子便穩定在某一位置，浮子位置的高低即對應著被測介質流量的大小。浮子內置磁鋼，在浮子隨介質上下移動時，磁場隨浮子的移動而變化。

對于就地型，由就地指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動指針，通過刻度盤指示出此時流量大小。

對于智能型，由智能型指示器中的隨動磁鋼與浮子內磁鋼耦合，而發生轉動，同時帶動傳感器磁鋼及指針，通過一個磁傳感器將磁場變化轉化成電信號，經A/D變換，數字濾波，溫度補償，微處理器處理，D/A輸出，LCD液晶顯示，來顯示出瞬時流量及累積流量大小。



金屬管轉子流量計特點

1、堅固的全金屬結構設計型轉子流量計

2、采用獨立概念設計的測量管指示器

3、可選擇不銹鋼、哈氏合金、鈦材、PTFE材料測量系統

4、低壓力損失設計

5、短行程、小型結構設計、儀表總高度250

6、磁性耦合結構確保數據傳輸、信號更加穩定

7、保溫或伴熱夾套

8、垂直、水平、各種安裝方式更適合不同使用場合

9、適用于小口徑和低流速介質流量測量

10、工作可靠，維護量小，壽命長

11、對于直管段要求不高

12、較寬的流量比10：1

13、雙行大液晶顯示，可選現場瞬時/累計流量顯示，可帶背光

14、單軸靈敏指示

15、非接觸磁耦合傳動

16、全金屬結構，適于高溫、高壓和強腐蝕性介質

17、可用于易燃、易爆危險場合

18、可選二線制、電池、交流供電方式

19、多參數標定功能

20、帶有數據記憶功能可**恢復，數據備份及停電保護功能。
